Relês de estado sólido

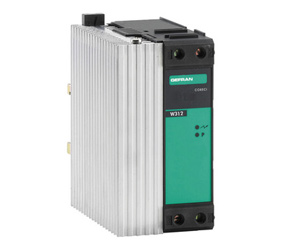

Grupos estáticos monofásicos com dissipador, com comando analógico - W312
Comutação em ângulo de fase. Gama de corrente de 25 A a 150A
Os controladores de potência do tiristor 'WATTCOR W312' são desenvolvidos para controlar:
- cargas resistivas padrão com um baixo coeficiente de temperatura
-aquecedores infravermelhos de ondas curtas
- Cargas indutivas, primários de transformadores
Eles podem ser utilizados nos seguintes casos:
Monofase: conexão da carga e do instrumento entre 2 fases ou entre uma fase e um neutro
Trifase: uso de três deltas abertos W312 ou estrela conectada a um neutro.
A série W312 foi desenvolvida com base em uma arquitetura comum, cujas dimensões são definidas por cinco especificações diferentes de carga de corrente para uma temperatura ambiente de 50°C. O circuito de potência foi desenvolvido para operar sob uma ampla gama de tensão.
A tensão de operação pode variar de um mínimo de 24VCA a um máximo de 660VCA (Faixa de medida máx. 20...725 VCA).
O princípio de operação é um acionamento por ângulo de fase. Com este tipo de ligação, o controle de potência de carga é efetuado por meio da divisão de meias-ondas.
O ângulo de condução varia em proporção ao sinal analógico de controle, assim a potência pode ser ajustada de 0 a 100%. O sinal de controle da tensão (0...5V ou 0...10V) ou o sinal de controle de corrente (0/4...20mA) é normalmente alimentado por um controlador de temperatura ou diretamente a partir de um potenciômetro (controle manual).
O dispositivo de chaveamento de ângulo de fase garante o controle preciso da potência e a velocidade adequada de chaveamento, que também permite o uso da função soft-start. A função soft-start introduz uma rampa no sinal de potência quando a fonte de alimentação auxiliar é ligada.
O ângulo de condução varia de zero até o valor correspondente à entrada do controle em um período estabelecido. Esta função é indispensável com cargas resistivas em baixa resistência quando em resfriamento (tungstênio, molibdênio disilicide, Super Kanthal).
Uma entrada lógica pode ser utilizada para inibir o controlador de potência, interrompendo, quando necessário, a potência na saída, independentemente da presença do sinal de comando.
Os indicadores LED na parte frontal indicam:
A presença de tensão de alimentação eletrônica auxiliar;
O status de condução do instrumento. Os produtos WATTCOR W312 foram desenvolvidos para garantir a corrente nominal e os valores de tensão em uma temperatura ambiente de 50°C. A faixa funcional é de -5°C até 60°C. Os conectores de sinal são do tipo plug-in para facilitar o cabeamento. O produto pode ser instalado no trilho DIN ou no painel frontal.
