Relês de estado sólido

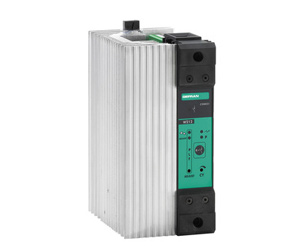

Grupos estáticos monofásicos com dissipador, com comando analógico - W212
Comutação com a passagem de zero tensão. Gama de corrente de 25A a 600A, diagnóstico e alarme de carregamento interrompido
A linha Wattcor W212 oferece uma ampla gama de controladores de potência com zero crossing efetuando o chaveamento para cargas resistivas com correntes nominais de até 600A e tensões nominais de 660VCA.
Os modelos da série W212 aceitam comandos lógicos, em volts, miliamperes e a partir de um potenciômetro. Diretamente no W212, é possível configurar, usando um trimpot, o intervalo cíclico que é utilizado para a modulação de potência em relação ao sinal analógico de entrada.
O controle das cargas trifásicas pode ser efetuado com um W212 utilizado como mestre e um ou mais W211 utilizado como escravo.
Cada modelo é equipado com uma entrada lógica para desabilitar o relé de estado sólido/controlador de potência e, eventualmente, interromper a fonte de alimentação.
Diferentes opções estão disponíveis para aplicações mais críticas, como controle de carga (opção RPC) que detecta e indica falha parcial na carga, com um LED na placa frontal e uma saída de relé de alarme. A opção DTC permite controlar um possível curto-circuito do SCR ou uma falha completa de corrente na carga.
Uma opção adicional segura é representada pelo representada pelo circuito de proteção de sobrecarga, (opção DE), um dispositivo que protege o elemento de potência contra uma corrente momentânea excessiva mais alta que o valor selecionado, referindo-se a, aproximadamente, 13 vezes a corrente nominal do controlador estático de potência.
A condição de alarme desabilita a fonte de alimentação, ativa um relé de alarme (em comum com a opção RPC) e permite que o instrumento seja submetido ao reset por meio do botão frontal.
A série WATTCOR W212 está desenhada para garantir a corrente nominal e os valores de tensão em uma temperatura ambiente de 50°C, com um faixa de temperatura funcional de -5°C até 60°C.
As unidades de 250A e 600A são fornecidas com fusível interno e com saída digital para o status do fusível. As conexões de sinal são feitas com conectores do tipo plug-in para permitir o fácil cabeamento.
O instrumento pode ser montado em trilho DIN ou painel (de correntes nominais de 250 até 600A, somente na montagem de painel).
