Relês de estado sólido

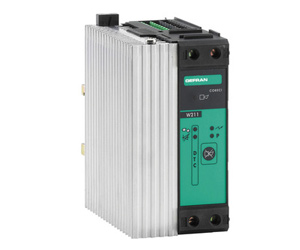

Grupos estáticos monofásicos com dissipador, com comando lógico - W211



Comutação com a passagem de zero tensão. Gama de corrente de 25A a 600A, diagnóstico e alarme de carregamento interrompido


A linha Wattcor W211 oferece uma gama de controladores de potência com chaveamento do tipo “zero crossing” para cargas resistivas, com correntes nominais de até 600A e tensões nominais de 660VAC.


Os modelos da série W211 aceitam controles lógicos VCC e VCA. A condução é ativada pelo sinal de controle no primeiro zero crossing da tensão na carga. Ao desligar, ocorre o primeiro zero crossing da corrente de carga, após desabilitar o sinal de controle.


O controle de cargas trifásicas pode ser por dois ou três W211 em série e acionados em paralelo. Cada modelo é equipado com entrada lógica para desabilitar o relé de estado sólido/controlador de potência e eventualmente interromper a fonte de alimentação.


Diferentes opções estão disponíveis para aplicações mais críticas, como “controle de carga” (opção RPC) que detecta e indica falha parcial na carga, com um LED na placa frontal e uma saída de relé de alarme. A opção DTC permite controlar um possível curto-circuito do SCR ou a falha completa de corrente na carga.


Uma opção adicional de segurança é representada pelo “circuito de proteção de sobrecarga”, (opção DE), um dispositivo que protege o elemento de potência contra uma corrente momentânea excessiva mais alta que o valor selecionado, referindo-se a, aproximadamente, 13 vezes a corrente nominal do controlador de potência. A condição de alarme desabilita a fonte de alimentação, ativa um relé de alarme (em comum com a opção RPC) e permite que o instrumento seja submetido ao reset por meio do botão frontal.


A série WATTCOR W211 foi desenvolvida para garantir a corrente nominal e os valores de tensão em uma temperatura ambiente de 50°C, com um faixa de temperatura funcional de -5°C até 60°C. As unidades de 250A e 600A são fornecidas com fusível interno e com saída digital para o status do fusível. As conexões de sinal são feitas com conectores do tipo “plug-in” para permitir o fácil cabeamento.


O instrumento pode ser montado em trilho DIN ou painel(de correntes nominais de 250 até 600A, somente na montagem de painel).
