Relês de estado sólido

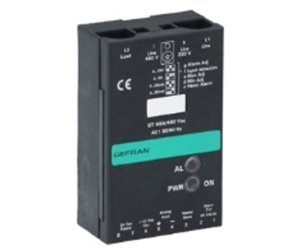

Relé estático monofásico, com comando analógico - GT
Comutação com a passagem de zero tensão, tempo de ciclo rápido otimizado. Gama de corrente de 25A a 120A, diagnóstico e alarme de carregamento interrompido
A família GT de relés foi desenvolvida com o objetivo de oferecer um controle bastante preciso da carga, graças a uma entrada analógica de controle, na tensão de 0...5; 0 10V ou na corrente em 0 20/4 20mA ou um potenciômetro (de 1Kohm a 10 Kohm).
O desenho eletrônico garante que o intervalo cíclico para a proporção de potência seja automaticamente otimizado.
O número de ciclos que o GT alimenta à carga para um dado sinal de entrada é calculado para ser o mínimo possível para manter a precisão necessária.
O GT pode ser utilizado em sistemas trifásicos, usando uma arquitetura de controle mestre-escravo, na qual o sinal de controle aciona somente um GT (mestre) e esta unidade alimenta os sinais sincronizados para outros slaves.
Dois módulos GS também podem ser utilizados como escravos (controle lógico). Uma opção de controle de carga aberta (HB) está disponível sem ter que utilizar um transformador externo de corrente; o limite de alarme é configurado com o trimpot e com o sinal do LED amarelo, com contato sem tensão, normalmente aberto.
O relé estático GT conta com um LED verde para indicar a presença de fonte de alimentação de 24VCA e um LED vermelho indica o chaveamento baseado no sinal de entrada de controle analógico.
O sinal de LED será contínuo (desligado no mínimo, ligado no máximo) no fim da escala, pulsando para valores intermediários.
As unidades oferecem acessórios opcionais para montagem do painel, fusíveis e porta-fusíveis, transformador de corrente, transformadores de isolamento.
Utilize o relé com um dissipador de calor adequado (consulte a seção de acessórios).
