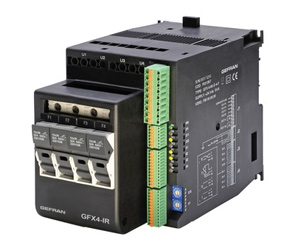

GFX4-IR Controlador de potência modular, 4 zonas para Lâmpadas de Infravermelhos e cargas indutivas
Ideal para controlar lâmpadas IR em monofásico e trifásico, de 30, 60, 80 Kw
O GFX4-IR é um controlador de quatro malhas independentes, desenvolvido para gerenciar a potência elétrica.
O GFX4 é uma unidade compacta ligando diferentes elementos tecnológicos como:
controlador
relé de estado sólido
transformadores de corrente
porta-fusíveis (opcional)
O resultado final poupa recursos em termos de espaço e cabeamento. O GFX4-IR é gerenciado por um microprocessador que controla independentemente quatro malhas de controle e também executa funções especificamente desenvolvidas para gerenciar cargas monofásicas ou trifásicas, com coeficiente de baixa e alta temperatura, lâmpadas infravermelhas de ondas médias e curtas e circuitos primários do transformador.
Os métodos de múltiplo acionamento são todos configuráveis por software, incluindo:
- Zero crossing com ciclo constante de tempo para as cargas convencionais
- Burst firing com tempo de ciclo variável para sistemas com baixa inércia térmica, lâmpadas infravermelhas de ondas médias
- Half Single para lâmpadas infravermelhas de ondas curtas com cintilação reduzida.
- Phase Angle com limite de corrente para lâmpadas infravermelhas de ondas curtas, primários de transformador, com atribuição de opções de soft start up and soft stop down com limitação de corrente máxima rms.
O GFX4IR efetua um diagnóstico completo dos níveis de corrente, tensão e temperatura:
Corrente
- Alarme de interrupção total e parcial na carga
- Função teach-in para auto-aprendizado do limite de alarme para carga interrompida
- Alarme de curto-circuito no SCR
- Alarme carga em curto-circuito ou com sobrecorrente
- Alarme de carga trifásica não balanceada
Tensão
- Perda de fase no caso de configurações trifásicas
- Alarme de verificação de sequência correta de fase
Temperatura
- Alarme de sobretemperatura
Várias funções de realimentação na falta de controle PID foram desenvolvidas para o controle completo de cargas em todos os tipos de aplicações:
- Realimentação de tensão (V) com limite de corrente
- Realimentação de corrente (I)
- Realimentação de potência com limite máximo de potência
A configuração é alterada por simples parametrização com uma ferramenta de software que orienta o usuário a uma configuração correta e segura. O GFX4-IR dialoga com os terminais do operador de acordo com os protocolos mais populares: a partir de um Modbus simples e eficiente (por meio de uma segunda comunicação opcional de fieldbus) até os atualmente indispensáveis Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP, Ethernet IP.
O produto é fornecido com uma configuração padrão que é simples e rápida de ser modificada, por exemplo, para atribuir diferentes funções às saídas.
