Controlador de potência modular evoluído - GFW
Para controlar cargas resistivas com baixo e alto coeficiente térmico, lâmpadas IR, transformadores, em configurações mono-bi-trifásicas e correntes até 250 Amperes

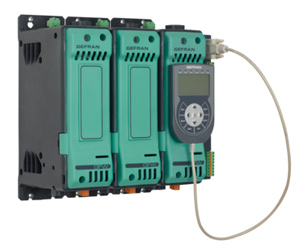

GFW adv é mais que um controlador e mais que uma unidade de potência estática mono-bi-trifásica: ele integra estas funções em soluções mecânicas que são modulares, compactas e otimizadas para controlar qualquer tipo de aquecimento elétrico em uma ampla gama de aplicações e mercados.
O controlador PID incorporado (opcional) adquire diretamente o sinal proveniente do termopar ou da termoresistência e controla a potência por meio de conexões SCR duplas, bem como dispõe de saídas físicas de relé/lógicas para funções de alarme e/ou resfriamento.
As faixas de corrente atuais variam de 40A a 250A, tensão de 90VCA a 600VCA.
A entrada de comando é configurável e aceita sinais de 0 a 10V, 0/4 a 20 mA, potenciômetros, sinais lógicos, incluindo modos PWM para soluções que apresentam custo-benefício.
O dispositivo também pode ser operado por meio de comunicação serial via Modbus RTU, com conexões em cadeia IN/OUT facilitadas por conectores de plugue RJ10 (telefone) ou com vários tipos de Fieldbus (Opcional).
Nas configurações bifásicas ou trifásicas, um módulo mestre lida com sincronismos para o correto funcionamento de todos os modos de controle (zero crossing ou ângulo de fase).
O fusível eletrônico rearmável interno é uma opção exclusiva: permite evitar fusíveis extra-rápidos e reduz enormemente as pausas das máquinas causadas pela procura dos referidos fusíveis (e a respectiva disponibilidade).
Em todo caso, os fusíveis extra-rápidos também podem ser instalados nos controladores GFW (na tampa frontal) e são simples e fáceis de substituir.
Graças a sofisticadas soluções de hardware e de software, é possível controlar, precisamente, cargas resistivas com modos de acionamento de zero crossing (com três variantes diferentes para otimizar o tempo de ciclo) ou resistores especiais como Super Kanthal, Carboneto de Silício e primários de transformadores monofásicos e trifásicos com modos de controle de fase.
Os quatro modos de acionamento são configuráveis pelo software e oferecem:
- ZC: Intervalo cíclico constante de zero crossing (configurável em uma faixa de 1 a 200 s), para cargas convencionais
- BF: Burst Firing, zero crossing com intervalo cíclico mínimo otimizado, para sistemas com baixa inércia térmica, lâmpadas infravermelhas de ondas médias.
- HSC: Zero crossing de meio ciclo único se refere ao Burst Firing que gerencia semi-ciclos únicos de condução ou ciclos de interrupção, úteis para lâmpadas infravermelhas de ondas curtas, reduz a cintilação e limita a geração de ruído eletromagnético na linha de potência (aplicado somente à carga monofásica ou delta aberto trifásico de 6 derivações)
- PA: Controle de ângulo de fase, útil para lâmpadas infravermelhas de ondas curtas, primários de transformadores.
Elimina, completamente, a cintilação de filamentos de carga.
Funções de rampa soft-start podem ser atribuídas aos referidos controles, com opções como limite atual que mantém os picos de corrente no nível de corrente ligado e em RMS, em potência total sob controle.
O GFW executa, completamente, o diagnóstico dos níveis de corrente, tensão, potência e temperatura:
Diagnóstico de corrente:
- Alarme de interrupção de carga total ou parcial
- Função de auto-aprendizado do limite de alarme para carga interrompida.
- Alarme para SCR em curto-circuito
- Alarme para carga em curto-circuito ou sobrecorrente
- Alarme para fusível interno interrompido
Diagnóstico de tensão:
- Alarme para ausência de fase
- Sinal para rotação incorreta das 3 fases (para aplicações trifásicas)
- Alarme para linha trifásica não balanceada
Diagnóstico de temperatura:
- Medição da temperatura de potência do módulo Alarme para excesso de temperatura do módulo de potência
- Medição da temperatura dos terminais de potência
- Alarme de sobretemperatura para terminais de potência
- Alarme de ausência de alimentação de 24V para ventilador de resfriamento.
Os parâmetros podem ser configurados a partir de um keypad opcional com tela LCD que é magneticamente conectado ao painel frontal e a partir do PC com o kit de configuração GF_eXpress, que permite salvar todos os parâmetros em um arquivo de configuração que é fácil de gerenciar e de copiar para outros dispositivos.
O GFW sempre oferece uma conexão serial RS485 com protocolo Modbus RTU para controlar correntes, tensões, potências, status de carga e status de dispositivos a partir do terminal do supervisor (HMI) ou CLP.
Uma segunda porta de comunicação (opcional) é oferecida, o que permite escolher a partir de um dos seguintes Fieldbuses: Modbus RTU, Profibus DP, CanOpen, Devicenet, Modbus-TCP, Ethernet IP, EtherCAT.
